Yarı iletken dünyası, alışılmış ölçeklerin ötesine geçmeye hazırlanıyor. 0.2nm çip teknolojisi, yalnızca daha küçük transistörler anlamına gelmiyor; fizik, malzeme bilimi ve üretim mimarisinin yeniden tanımlanacağı bir dönemin habercisi.
Güney Kore merkezli Yarı İletken Mühendisleri Enstitüsü’nün paylaştığı yol haritası, 2040 yılına kadar Angstrom (Å) çağına geçişin mümkün olduğunu ortaya koyuyor. Bu gelişme, Türkiye Teknoloji Haberleri 2025 başlığında sıkça konuşulacak uzun vadeli bir paradigma değişiminin ilk sinyali.
Ölçek Değişimi Neyi İfade Ediyor?
Bugün endüstri 3nm ve 2nm süreçlerini yeni yeni ticarileştirirken, 0.2nm hedefi kağıt üzerinde bile radikal görünüyor. Karşılaştırma yapmak gerekirse:
1 nanometre = 10 Angstrom
0.2nm = 2 Angstrom
Bu ölçek, silikon atomlarının fiziksel boyutuna tehlikeli derecede yaklaşıldığı anlamına geliyor. Yani burada artık “daha küçük transistör” değil, atom seviyesinde mühendislik konuşuluyor. Geleneksel CMOS mimarisinin bu noktada sınırlarına dayanacağı net.
Sektör Ne Planlıyor?
Kore Yarı İletken Mühendisleri Enstitüsü’nün yayımladığı “Yarı İletken Teknolojisi Yol Haritası 2026”, sektörün önümüzdeki 15 yılını üç ana fazda ele alıyor:

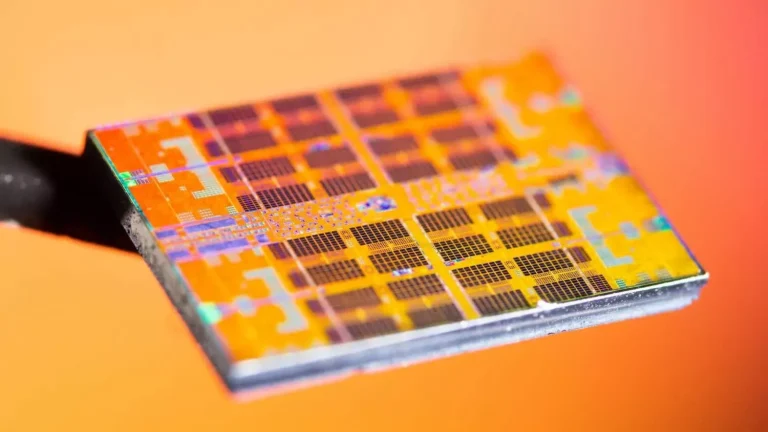

1. 2nm – 1.4nm Dönemi (2025–2030)

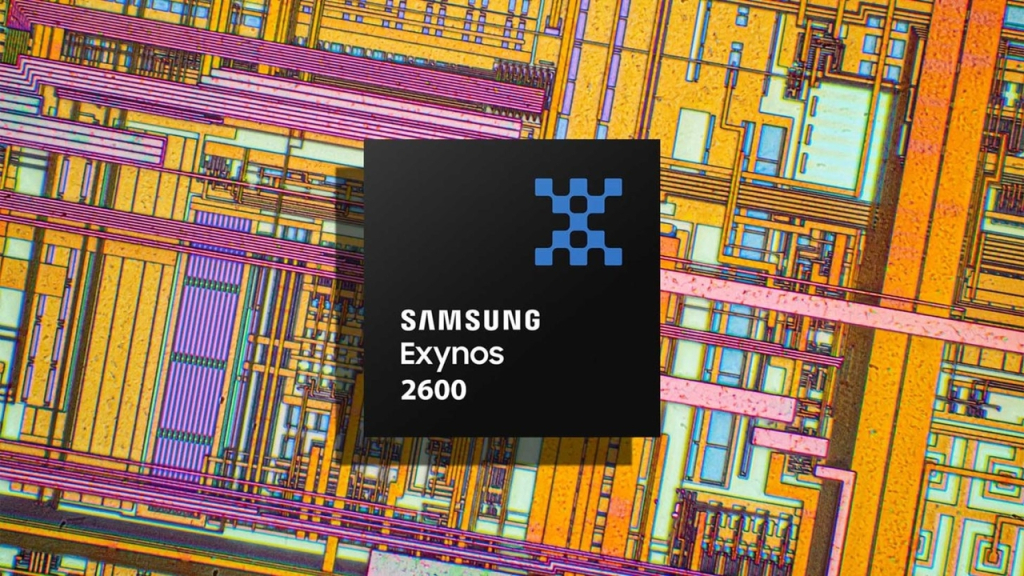

Bu evrede GAA (Gate-All-Around) transistörler standart hale gelecek. Samsung’un Exynos 2600 gibi 2nm çözümleri bu fazın temelini oluşturuyor. Ama bu teknolojiler, 0.2nm vizyonu için yalnızca bir geçiş aşaması.
2. 1nm Altı Deneysel Süreçler (2030–2035)
Bu dönemde:
Yeni kanal malzemeleri (germanyum, III-V bileşikleri)
CFET (Complementary FET)
Monolitik 3D yonga yığınları
ön plana çıkacak.
3. 0.2nm ve Angstrom Çağı (2035–2040)
Artık düzlemsel küçülme yerini dikey entegrasyon ve atomik hassasiyete bırakacak. Bu noktada “nm” ifadesi teknik olarak anlamını yitirebilir.
0.2nm Çip Teknolojisinin Önündeki Teknik Engeller
Bu hedefin önünde ciddi bariyerler var. Abartısız söyleyelim: bazıları bugün için çözülmüş değil.
Kuantum Tünelleme ve Sızıntı Akımı
Transistörler atom boyutuna yaklaştıkça elektronlar fizik kurallarını “dinlememeye” başlıyor. Kuantum tünelleme nedeniyle:
Enerji verimliliği düşüyor
Isı yönetimi imkânsız hale geliyor
Bu, klasik silikonun ötesine geçilmesini zorunlu kılıyor.
Malzeme Bilimi Krizi
Silikon, 0.2nm için yeterli değil. Alternatifler:
2D malzemeler (grafen, MoS₂)
Karbon nanotüpler
Atomik katmanlı yarı iletkenler
Ancak bu malzemelerin seri üretimi hâlâ büyük bir soru işareti.
Üretim ve Litografi Sorunu
EUV bile bu ölçekte yetersiz kalabilir. Gelecekte:
High-NA EUV
Atomik katman biriktirme (ALD)
Maskesiz üretim teknikleri
zorunlu hale gelecek.
Kurtarıcı mı, Zorunluluk mu?
0.2nm hedefi, yatay küçülmenin sonu anlamına geliyor. Çözüm ise monolitik 3D entegrasyon. Bu yaklaşımda:
Transistörler üst üste katmanlar halinde yerleştiriliyor
Veri yolları kısalıyor
Gecikme düşüyor, performans artıyor
Ancak bu yapı, ısının yukarı katmanlarda hapsolması gibi yeni sorunları da beraberinde getiriyor. Isı dağıtımı, geleceğin en kritik Ar-Ge alanlarından biri olacak.
2000 Katmanlı NAND Devrimi
Yol haritası yalnızca işlemcilerle sınırlı değil. Depolama tarafında da agresif hedefler var. Bugün:
Ticari NAND bellekler ~321 katman seviyesinde
2040 hedefi ise:
2000 katmanlı NAND
Bu ne anlama geliyor?
Çok daha yüksek depolama yoğunluğu
AI ve büyük veri uygulamaları için ultra hızlı erişim
Veri merkezlerinde ciddi enerji tasarrufu
Özellikle yapay zeka modellerinin bellek açlığı düşünüldüğünde, bu gelişme işlemci kadar kritik.
Küresel Rekabet ve Jeopolitik Boyut
0.2nm çip teknolojisi yalnızca teknik bir yarış değil; jeopolitik bir güç mücadelesi. Güney Kore, ABD, Tayvan ve Çin bu alanda milyarlarca dolarlık yatırımlar yapıyor. Bu teknolojiyi ilk ticarileştiren ülke:
Savunma
Yapay zeka
Uzay teknolojileri
gibi alanlarda stratejik üstünlük elde edecek.
2040’ta Bizi Ne Bekliyor?
Net konuşalım: 0.2nm, herkesin erişebileceği bir tüketici teknolojisi olmayacak. İlk kullanım alanları:
Süper bilgisayarlar
Askeri sistemler
Büyük ölçekli yapay zeka altyapıları
Akıllı telefonlara inmesi ise daha uzun bir zaman alabilir. Ancak bugün atılan adımlar, yarının dijital altyapısını belirliyor.
www.e-haber.net Değerlendirmesi
0.2nm çip teknolojisi, Moore Yasası’nın bitmediğini, sadece şekil değiştirdiğini gösteriyor. Bu yol kolay değil, ucuz hiç değil. Ama yarı iletken endüstrisi için başka bir seçenek de yok. Önümüzdeki 15 yıl, yalnızca daha hızlı cihazların değil, daha akıllı mühendisliğin dönemi olacak.
Sizce Angstrom çağı, teknolojide yeni bir altın çağ mı yoksa fiziksel sınırların duvarına çarpış mı olacak? Görüşlerinizi değerlendirme bölümünde paylaşabilirsiniz.
